TDAS – monitoring pokládky asfaltu a kontrola teplotní homogenity
Systematická plošná kontrola teplotní homogenity asfaltové směsi během realizace stavby.
TDAS – Thermal Detection of Asphalt Structure

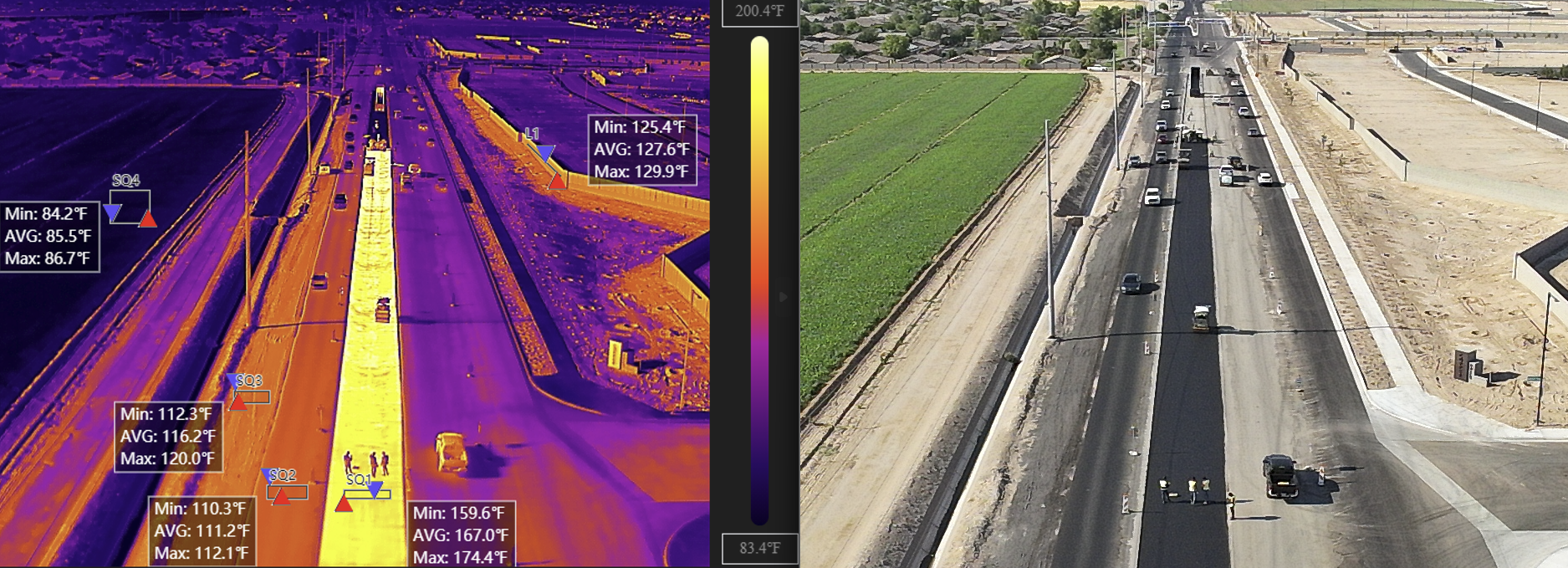

Ilustrační vizualizace teplotního pole asfaltové vrstvy během pokládky.
Co je metoda TDAS
TDAS (Thermal Detection of Asphalt Structure) je metodický postup plošného termálního monitoringu pokládky asfaltových vrstev. Metoda využívá bezkontaktní termální snímání z UAV platformy k vizualizaci teplotního pole asfaltové směsi během realizace.
Cílem metody je identifikovat teplotní nehomogenity a potenciálně rizikové oblasti v pokládané vrstvě ještě před dokončením hutnění. TDAS poskytuje plošný pohled na technologické podmínky realizace, který doplňuje běžné bodové měření teploty.
Metoda je navržena jako podpůrný nástroj technologického řízení pokládky asfaltu a dokumentace průběhu realizace stavby.
Co umožňuje kontrola pokládky asfaltu pomocí termální analýzy
Termální monitoring asfaltu umožňuje sledovat teplotní homogenitu asfaltové směsi během pokládky. Rovnoměrnost teplotního pole zásadně ovlivňuje zhutnitelnost a budoucí životnost vrstvy.
- vznik studených zón
- nerovnoměrné hutnění
- oslabené konstrukční oblasti
- zvýšené riziko budoucích poruch
Termální monitoring umožňuje tato místa identifikovat již během realizace.
Co monitoring umožňuje
- zobrazit teplotní rozdíly v celé šířce pokládané vrstvy
- identifikovat místa s rychlejším ochlazováním směsi
- podpořit rozhodování během hutnění
- vytvořit dokumentaci průběhu realizace
Monitoring poskytuje plošný pohled na technologické podmínky pokládky, nikoli pouze bodové hodnoty.
Proč řešit monitoring již během realizace
Riziková místa vznikají během pokládky. Identifikace po dokončení vrstvy je již pouze následná kontrola.
Monitoring pokládky asfaltu pomocí systému TDAS je metodický postup zaměřený na kontrolu teplotní homogenity asfaltové směsi během realizace stavby.
Jak monitoring probíhá
- krátký přelet UAV během pokládky
- snímání teplotního pole za finišerem
- vyhodnocení a zpracování technického výstupu
Monitoring probíhá bez zásahu do stavebního procesu a bez omezení provozu.
Technologický rámec a normy
Vyhodnocení probíhá s ohledem na technologické požadavky a platné normy:
- TKP 7 – Hutněné asfaltové vrstvy
- ČSN EN 13108 – Asfaltové směsi
Normativní požadavky jsou definovány například v dokumentu Technické kvalitativní podmínky (TKP 7) .
Monitoring hodnotí technologické podmínky pokládky, nikoli výslednou kvalitu konstrukční vrstvy. Jedná se o podpůrný nástroj interní kontroly a dokumentace.
Problematika teplotní homogenity asfaltových směsí
je dlouhodobě diskutována i v odborné literatuře
silničního stavitelství a technologií asfaltových směsí.
World Road Association (PIARC)
Proč je TDAS technologickou výhodou pro zhotovitele
- lepší kontrola technologických podmínek pokládky
- včasná identifikace rizikových teplotních zón
- podpora rozhodování během hutnění
- dokumentace průběhu realizace vůči investorovi
- snížení rizika budoucích reklamací
Technické přínosy monitoringu pokládky asfaltu
Monitoring pokládky asfaltu přináší možnost identifikovat teplotní nehomogenity v reálném čase a reagovat ještě během hutnění. Díky plošnému snímání lze odhalit riziková místa, která by při běžném bodovém měření zůstala nepovšimnuta.
Získaná data mohou sloužit jako podklad pro interní kontrolu kvality, optimalizaci pracovního postupu i jako dokumentace průběhu realizace vůči investorovi nebo technickému dozoru.
Pro koho je monitoring určen
- stavební společnosti realizující dopravní stavby
- technologové pokládky asfaltu
- investoři a technický dozor staveb
- společnosti zaměřené na řízení kvality
TDAS je specializovanou aplikací technologického monitoringu v rámci leteckých služeb zaměřenou na kontrolu pokládky asfaltových vrstev.
Monitoring pokládky asfaltu je součástí širší nabídky leteckých služeb HeliScan services, které zahrnují technické inspekce, termografii a systematický sběr dat pro potřeby stavebních a průmyslových projektů.
Typické využití
- ověření rovnoměrnosti pokládky
- identifikace vlivu klimatických podmínek
- dokumentace realizace vůči investorovi
- podpora optimalizace pracovního postupu
- snížení rizika budoucích reklamací
- systematická kontrola pokládky asfaltu během realizace
Monitoring pokládky asfaltu pomocí systému TDAS umožňuje získat plošný přehled o teplotní homogenitě asfaltové směsi během realizace stavby. Díky tomu lze identifikovat technologická rizika v reálném čase a podpořit kvalitní provedení asfaltových vrstev.
Ukázka výstupu
Výstupem může být termální ortofoto, mapa teplotního pole a technický report vhodný jako součást stavební dokumentace.
Pilotní nasazení TDAS
TDAS je zaváděn do praxe formou pilotních realizací ve spolupráci se stavebními firmami.
Cílem pilotní spolupráce je:
- ověřit přínos termálního monitoringu v reálných podmínkách
- získat data pro další rozvoj metodiky
- vytvořit strukturovaný výstup využitelný v praxi
Nezávazná pilotní realizace
Nabízím pilotní monitoring přímo během realizace stavby.
Ověřte přínos metodického termálního monitoringu přímo při realizaci vaší stavby.
